Los STEM a menudo usan placas de circuito, pero hay muchos tipos diferentes de productos y muchos productos son confusos. En este número, presentamos tres productos comunes y agregamos algunos conceptos relacionados.
La mayoría de los tableros rojos no son Arduino y Raspberry Pi, y este año micro: bit también está ganando popularidad. ¿Cuáles son las diferencias específicas entre los tres?
Reconocer los dos conceptos.
Antes de que los tres se enumeren en detalle, los dos conceptos se explican primero, uno es la unidad de microprocesamiento (MPU) y el otro es la unidad de control micro (MCU).
Microprocesador
El concepto de MPU no es demasiado complicado. Todo el conjunto de diseño es muy similar al de la computadora. La mayoría de los productos terminados tienen un sistema operativo completo incorporado, una interfaz de operación completa, y la oración es como una computadora pequeña, pero es más pequeño, y la frecuencia de trabajo es menor, la operación es menor. La función es deficiente, el área de chips es pequeña, el costo es bajo y el consumo de energía es pequeño. Sin embargo, con el avance de la tecnología de semiconductores, el desarrollo de la serie MPU se ha acercado cada vez más a las computadoras personales. Uno de los productos representativos en el campo de estudio STEM es la Raspberry Pi. Vale la pena mencionar que algunas personas han mencionado recientemente SoC (System on a Chip), que puede integrar más funciones, como Wi-Fi, etc., pero debido a la alta complejidad, es más adecuado para una discusión avanzada.

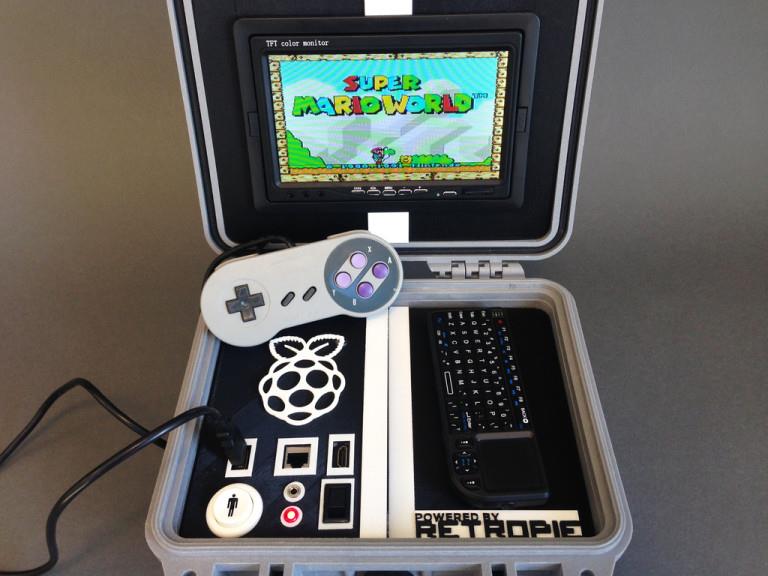

MPU, como computadoras pequeñas, el primer programa de aprendizaje de muchas personas es diseñarlas como consolas de juegos.
Microcontrolador
MCU es más ligero que MPU, y su propósito de diseño es más simple. La frecuencia de operación, la potencia de cálculo, el área de chip, el costo y el consumo de energía anteriores se reducen aún más. Él no puede operar como una computadora. No hay un sistema operativo incorporado. El desarrollo del programa necesita pasar por otros sistemas. Escribe y vuelve a entrar, pero su diseño simple hace que todo sea más rápido y más directo. Algunos fabricantes incluso pueden conectarse directamente al sensor, por lo que pueden utilizarse en productos cotidianos como relojes electrónicos, cepillos de dientes eléctricos, esfigmomanómetros, humo. Detector, etc. Los productos representativos en el campo de STEM son micro: Bit y Arduino.

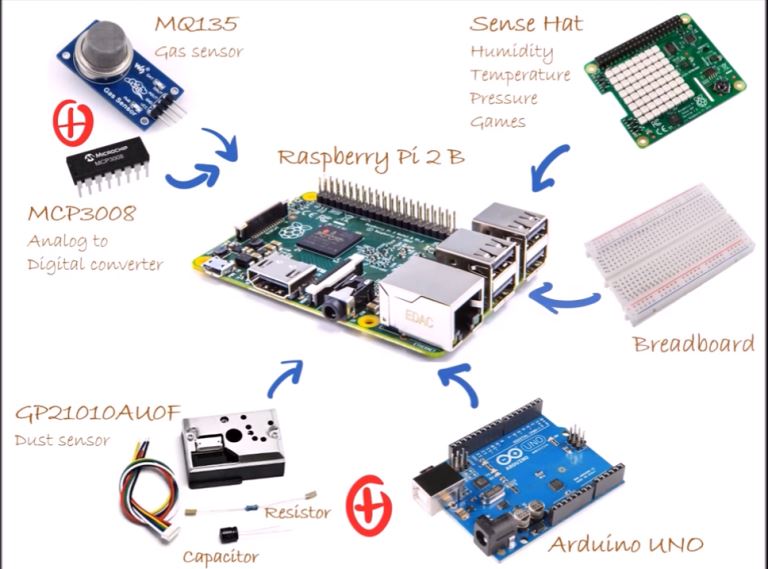

Arnav Sharmay diseña el kit de manejo del asma
Para agregar un punto, la clasificación anterior es un concepto. En la práctica, los dos pueden, por supuesto, aplicarse de forma independiente o pueden combinarse para comprender claramente el diseño que necesitan. Luego, descubra las fortalezas y fortalezas de ambos, lo que facilita la elección del hardware correcto.
Tres introducciones de productos.
Además de la clasificación del concepto básico anterior, a continuación se describe la estructura básica y el historial de los tres productos, que le ayudarán a comprender el estado.

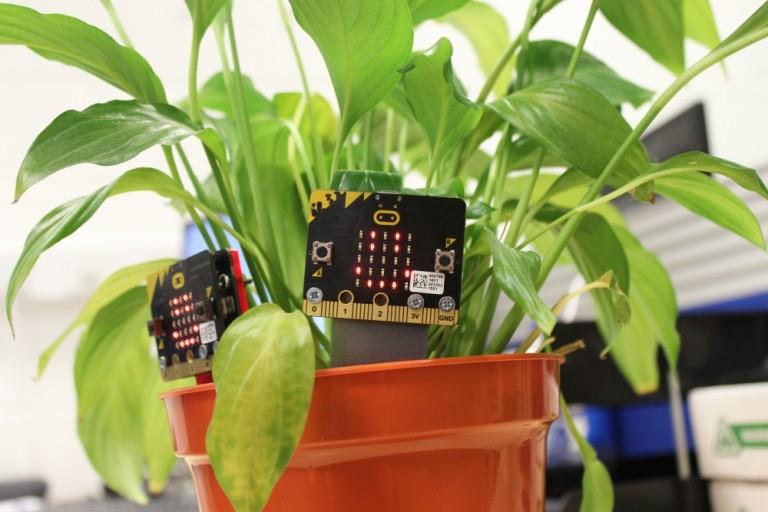

Producto de estudiante británico: micro: bit
Lanzado alrededor de 2012, el gobierno del Reino Unido ofrece un micro tablero de bits gratuito para niños locales entre las edades de 11 y 12 años. Este panel trasero ofrece un paquete versátil y liviano con un conjunto de 5 x 5 en total, 25 LED, botones programables izquierdo y derecho Alligator graba en la pizarra, y puede usarse con JavaScript, Python y Scratch. Espere la programación. La ventaja es directa y simple, pero su diseño no es propicio para la conexión de robots de alto orden, pero también es el más adecuado para la entrada, especialmente para estudiantes de secundaria a secundaria. Después de todo, el método de cableado puede reducir la necesidad de estabilizar la línea de conexión. Problemas como soldar o conectar tablas de pan.
El antepasado del micro-diseño de bajo coste: Arduino.
Arduino comenzó a desarrollarse en 2003. En realidad, era un nombre de programa. La idea original era reducir el costo de aprendizaje para los estudiantes universitarios. Por lo tanto, la mayoría de los programas relacionados fueron desarrollados en código abierto. Los diversos productos de diseño desarrollados desde entonces también fueron amados por organizaciones como Maker Faire. Hasta ahora, ha habido muchas versiones del desarrollo, y el nivel de entrada es también el UNO más común en el taller, y el MEGA con más interfaces conectadas. En términos de la interfaz del programa, existe básicamente un ARDUINO 1.8 dedicado. 3 desarrollo, que puede ser instalado en cada plataforma operativa; también hay entornos de desarrollo similares a Java y C. Adecuados para adultos mayores a pequeños para aprender a usar.

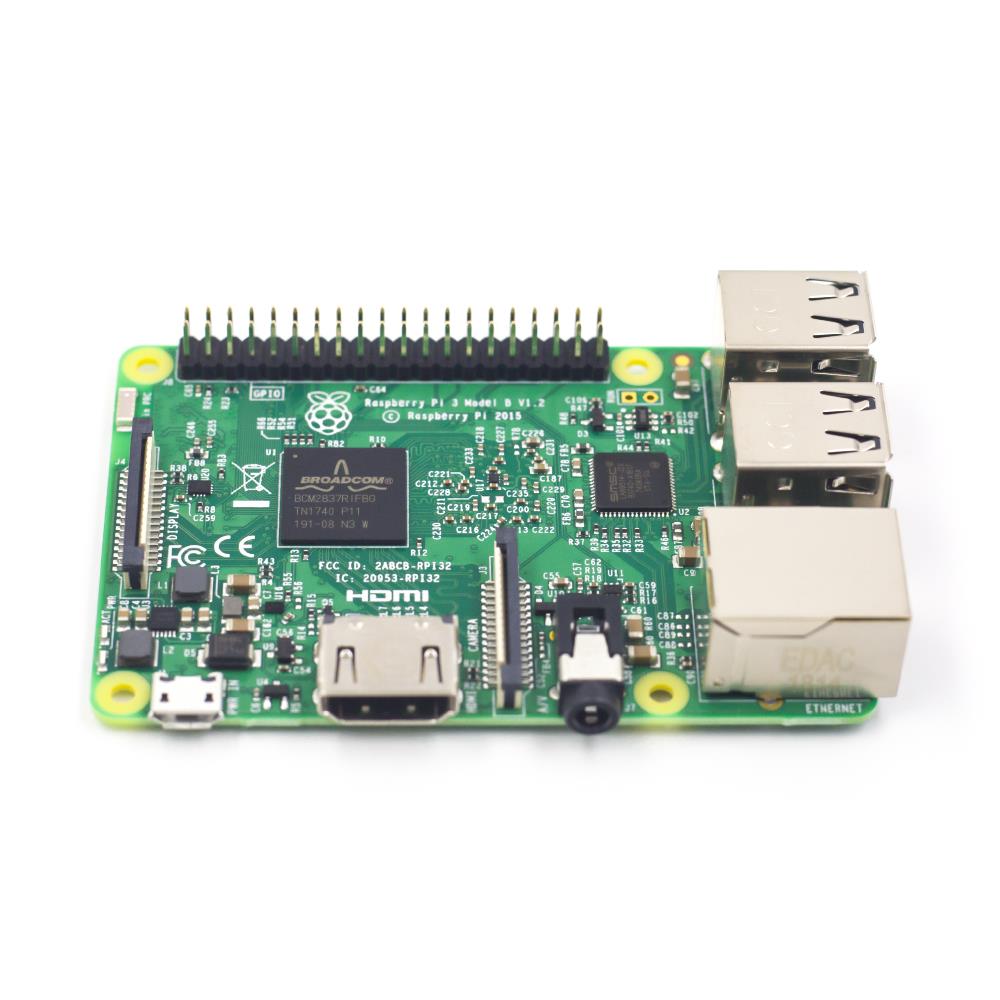

Ordenador asequible: Raspberry Pi
La Raspberry Pi también es un producto británico, pero fue desarrollado por la Fundación y lanzado alrededor de 2012. Está diseñado para promover la educación básica en informática. Por lo tanto, en base a todas las computadoras, el backplane tiene salida como procesador, memoria, USB, Ethernet, HDMI, RCA, etc. El volumen es aproximadamente del tamaño de una tarjeta de crédito y es SD. La tarjeta se utiliza como medio de almacenamiento, y el sistema operativo del sistema Linux también se almacena en la tarjeta SD, pero también significa que tiene un navegador, software de documentos y similares. La ventaja es que no necesita conectarse a otros sistemas operativos y soporta múltiples lenguajes de programación. Sin embargo, debido al uso de Linux, es un producto de nivel medio a alto y solo es adecuado para personas en escuelas secundarias o superiores.
Otros conceptos comunes relacionados.
Las placas de circuito anteriores se pueden diseñar directamente como robots o productos inteligentes. Sin embargo, después de años de desarrollo, para cumplir con diferentes requisitos de diseño, la mayoría de ellos tiene más tipos de accesorios.
Sensor
Los sensores son piezas diseñadas electrónicamente con funciones específicas, utilizadas comúnmente como instrumentos de medición ultrasónica para medir distancias, y giroscopios para recopilar datos tridimensionales, así como detección de movimiento, detección de vibraciones, detección de presión, detección barométrica y posicionamiento. Detección, detección de infrarrojos, detección de sonido y detección de CO2.
Proteger
El sensor está estrechamente relacionado con la placa de expansión. El propósito de la tarjeta de expansión es ampliar aún más la función de la tarjeta de una manera sencilla. La tarjeta de expansión agregará diferentes funciones según las necesidades, como la conexión de red o la lente de disparo, y la tarjeta de expansión integrará varios sensores, y la tarjeta de expansión es solo para mostrar.
