La tarjeta de expansión / evaluación Raspberry Pi Waveshare DVK512 integra varios componentes e interfaces como UART 8I / Os SPI
Visión general:
DVK512 es una tarjeta de expansión diseñada para Raspberry Pi que integra varios componentes e interfaces para conectar placas de accesorios externas. Es ideal para la evaluación y desarrollo de Raspberry Pi.
Pi soportado:
Raspberry Pi 1 Modelo A +
Raspberry Pi 1 Modelo B +
Raspberry Pi 2 Modelo B
Raspberry Pi 3 Modelo B
Raspberry Pi 3 Modelo B +

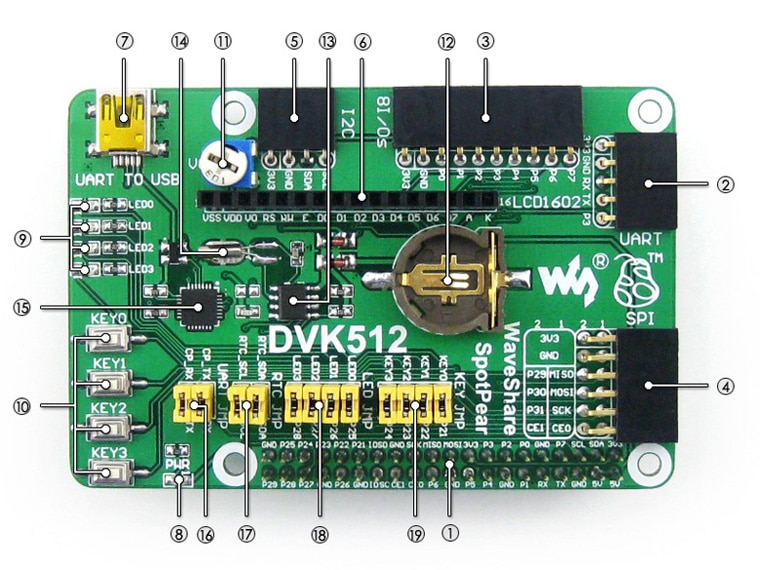

¿Qué hay en el DVK512?
Pinheaders para conectar con el RPi
Pinheaders para conectar con el RPi
Interfaz UART: se conecta fácilmente a módulos UART como RS232, RS485, USB TO UART, etc.
Interfaz 8I / O: se conecta fácilmente a módulos controlados por E / S, como 8 botones pulsadores, convertidor de nivel lógico, placa de mezcla, etc.
Interfaz SPI: se conecta fácilmente a los módulos SPI, como AT45DBXX Dataflash, L3G4200D Board, etc.
Interfaz I2C: se conecta fácilmente a los módulos I2C, como la placa de expansión PCF8574, la placa RTC PCF8563, la placa LSM303DLHC, etc.
Interfaz LCD de caracteres: para conectar pantallas LCD de caracteres como LCD1602
Conector USB: USB TO UART, compatible con el convertidor incorporado CP2102
Indicador de encendido
LED de usuario
Teclas de usuario
Potenciómetro: para ajuste de contraste LCD1602
Porta batería RTC
PCF8563: chip RTC a bordo
32.768K cristal: cristal RTC
CP2102: chip USB TOART integrado, para la depuración
Puente CP2102
Puente RTC
Puente LED de usuario
Puente de teclas de usuario
Para jumpers arriba:
cortocircuite el puente para conectarse a las E / S utilizadas en el código de ejemplo
abra el puente para conectar a otros pines personalizados a través de cables de puente
