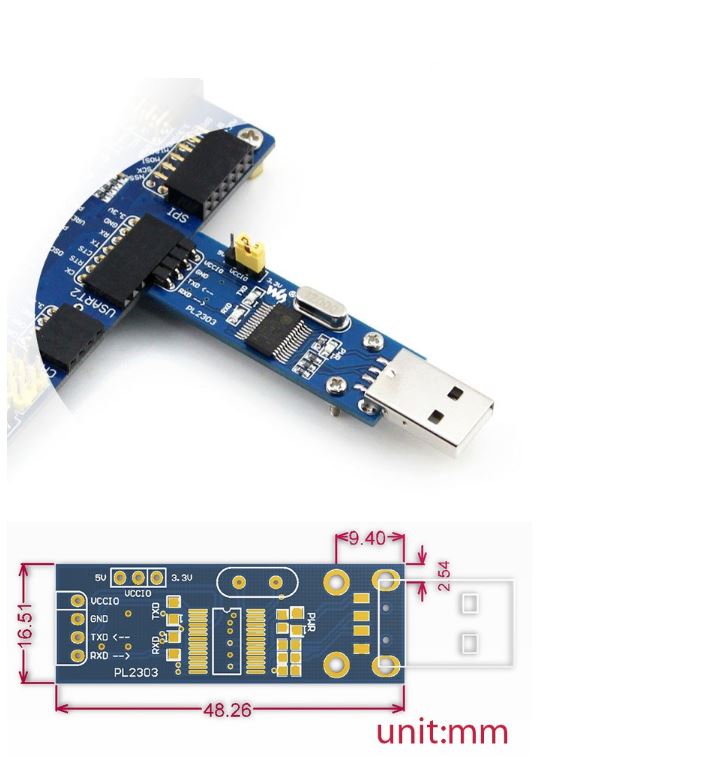

PL2303 Placa UART USB (tipo A) PL-2303HX USB a RS232 UART Board USB a RS232 Convertidor Módulo TTL serial
Caracteristicas
PL2303TA a bordo (el último dispositivo, compatible con PL2303HXA)
Compatible con Windows XP / 7/8 / 8.1 / 10 / ...
Modo de 3 potencias: salida de 5 V, salida de 3,3 V o alimentado por la placa de destino (3,3 V a 5 V)
3 LEDs: TXD LED, RXD LED, POWER LED
Cómo utilizar
En el caso de trabajar con una MCU:
Salida VCCIO ↔ 3.3V o 5V (el módulo se alimenta desde USB, el puente integrado debe estar en cortocircuito a 3.3V o 5V)
GND ↔ GND
TXD ↔ MCU.RX (dirección de la señal: MCU.RX < pl2303=""><>
RXD ↔ MCU.TX (dirección de la señal: MCU.TX >> PL2303 >> PC.RX)
